MT4850A通信电源

一、简述

该电源模块能够完成交流到直流的转换，90Vac～290Vac输入能正常工作, 额定53.5VDC输出，输出电压可以通过电源监控模块调节。该电源具有过流保护、输出过压保护、过热保护等功能。整流模块宽度为103mm，高度为2U，深度为243mm。整流模块自带风扇散热，整流模块前进风后出风风道设计。整个电源严格按安规要求设计，符合信息技术设备安全标准要求。



二、整流模块的名称和型号

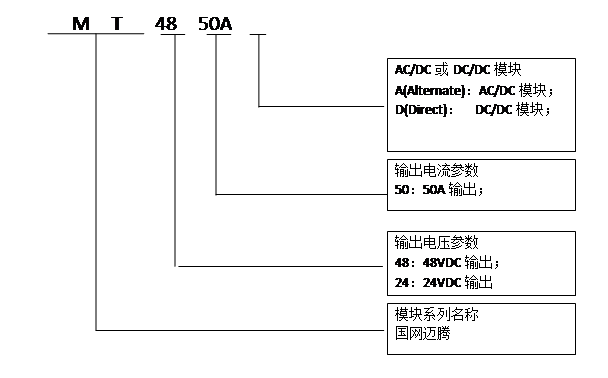

图1电源模块命名规则

 三、整流模块外观

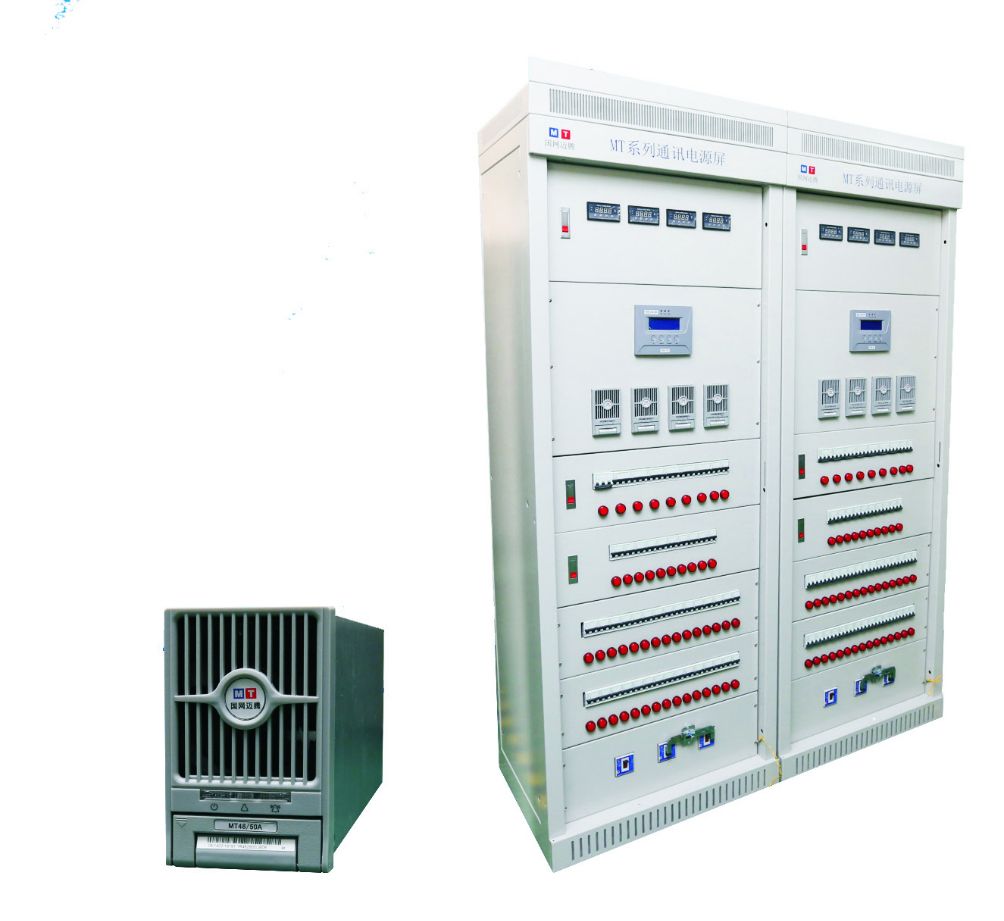

整流模块的外形图如下：





图2整流模块外形图

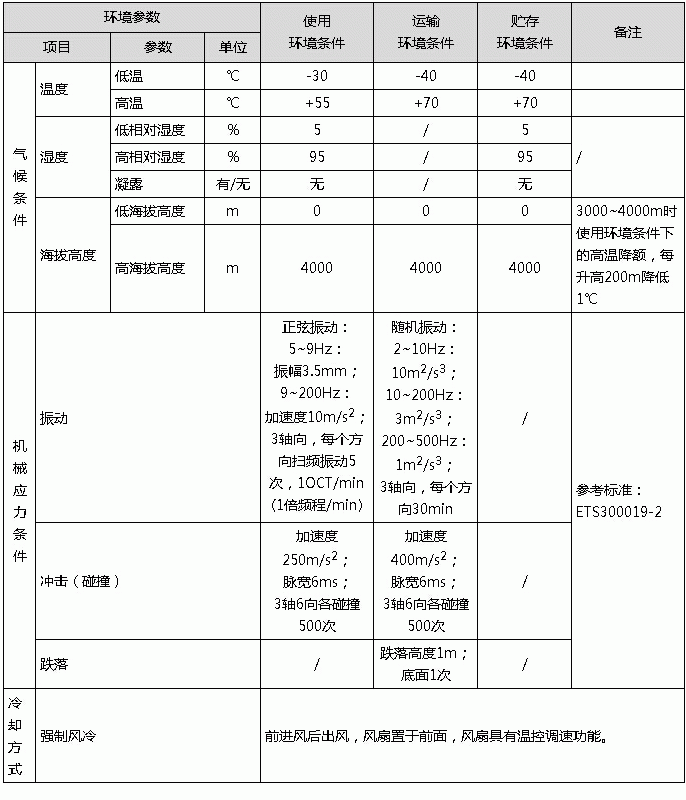

环境条件

环境条件



 注1：

（1） 55℃～65℃时，模块功率降额，降额方式为模块自动降额。

（2） 55℃时，模块能够输出最大输出功率，不会出现过温保护，模块正常运行。

（3） 65℃时，模块能够自动降额，保证长期稳定输出至少80%额定功率。

      电气特性输入基本特性

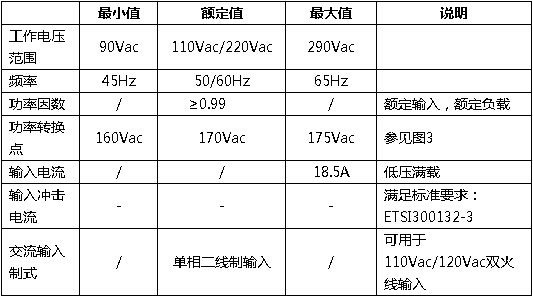

输入电压、频率、电流

输入基本特性

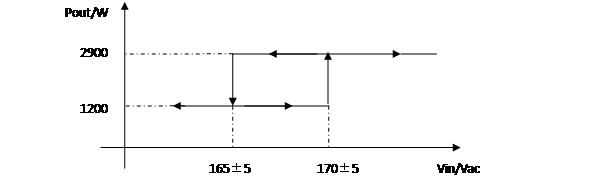

图3功率转换特性曲线图

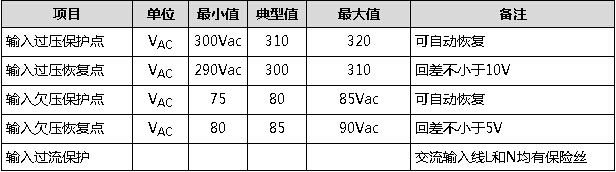

输入侧保护

保护功能及设置点

 输出特性

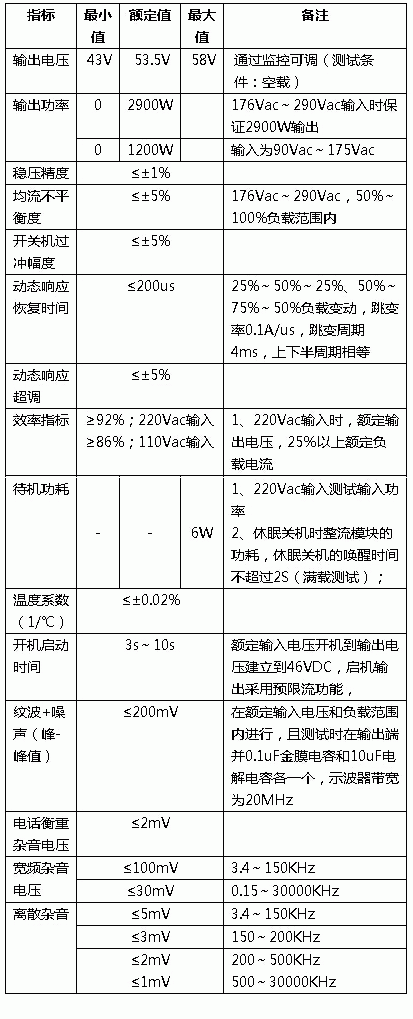

输出电压\电流、稳压精度、纹波噪声等

输出特性

注2：整流模块输出电流调节和通信中断有如下：

（1） 整流模块输出电流可以按电流命令来进行调节，调节范围：1A~50A。

（2） 整流模块与监控模块通信中断超过1分钟，整流模块输出自动恢复至53.5V，不限流状态。如果该模块是受监控模块控制关机的，那么此时自动开机（如果整流自身存在故障导致关机则不能再开机）。

       输出侧保护

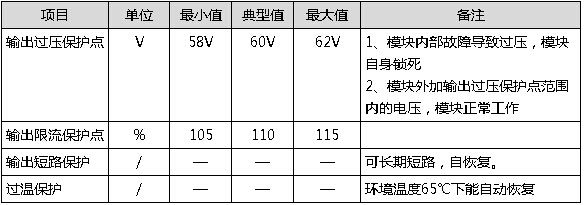

保护功能及设置点

                                                  整流模块和监控模块通信功能

整流模块与监控模块之间采用RS485通讯方式（半双工、双线）。

整流模块中的RS485接口需要采用隔离设计，RS485的供电电源为+5Vdc，由监控模块提供。

整流模块主要监控信息有：

1、调压、调流功能：满足蓄电池均浮充要求，满足调压要求；

2、单模块开关机控制；

3、告警信息：

市电故障：市电故障（交流输入过欠压）；

模块保护：温度预告警；

模块故障：输出过压关机、风扇故障、过温关机或其它模块内部原因引起的无输出；

（模块处于：休眠关机状态、市电故障不上报模块故障）。
