MT500系列--不间断电源（UPS）

一、概述

MT500系列不间断电源是一种功能齐备、性能卓越的不间断电源，具有高效率、高可靠度、高智能的优点。我们非常高兴向您提供这一产品，希望它在未来的岁月里为您提供方便、可靠的服务，保证您的设备安全运作。



1、UPS电源技术特点：

●逆变单元采用微处理器控制的SPWM技术，纯正弦波输出，波形纯净

●独有的动态电流环控制技术电力专用逆变电源可靠运行

●过载能力和抗冲击能力强，能承受满负载开机

●具有输入过、欠压，过温，过载、短路等完善的保护功能

●逆变电源前面板有LCD、LED双重显示方式，状态一目了然

●效率高（非应急供电时，基本不耗电）、噪音低、无排烟、无火载隐患

●自动切换，可实现无人值守

●性能稳定，安全可靠，使用寿命长



2、储存环境

本产品在存放时应注意以下事项，以避免可能遭受的不良影响。

◎        置于无尘垢和干燥通风的场所

◎     环境温度：-20℃～50℃

◎     环境相对湿度：30%～90% 且无水珠凝结现象

◎     远离腐蚀性气体、液体

◎     长期不用的电源，每隔半年应通电一次

二、产品简介

产品外观

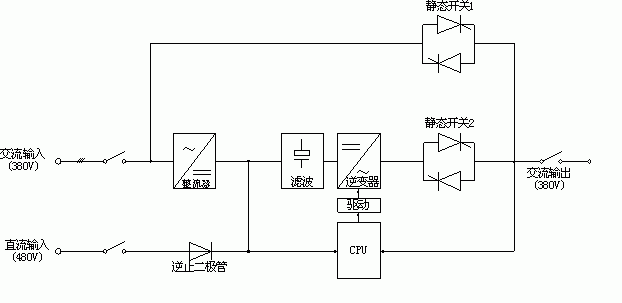

2、单机工作原理



工作状态说明：

1、交流输入和直流输入都正常时，由交流输入经、整流、滤波后，再经逆变器逆变成纯正的交流电，通过静态开关2向负载提供电源（即交流逆变供电）；



2、当交流输入异常，直流输入正常时，由直流经过隔离、滤波后，逆变成纯正的交流电，通过静态开关2向负载提供电源（即直流逆变供电）；



3、当交流输入正常，直流输入异常时，由交流输入通过静态开关1向负载提供电源（即交流旁路供电）；



4、交流输入、直流输入都正常时，由交流输入经整流、滤波后，逆变成纯正的交流电，通过静态开关2向负载提供电源；当机器出现过载、过温、冲击、直流异常及内部故障等情况时，机器通过静态开关1向负载提供电源，自动转为旁路供电。

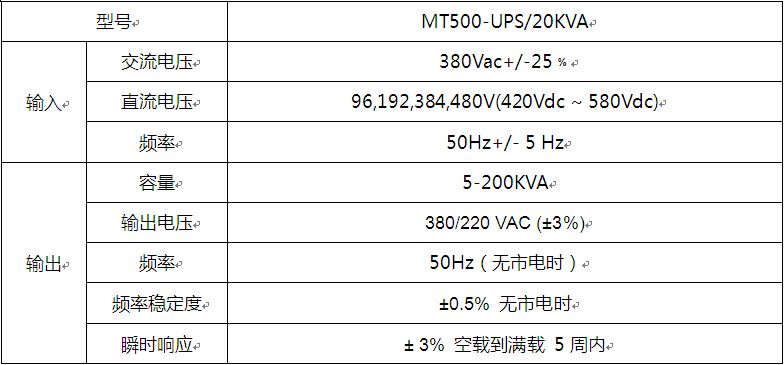

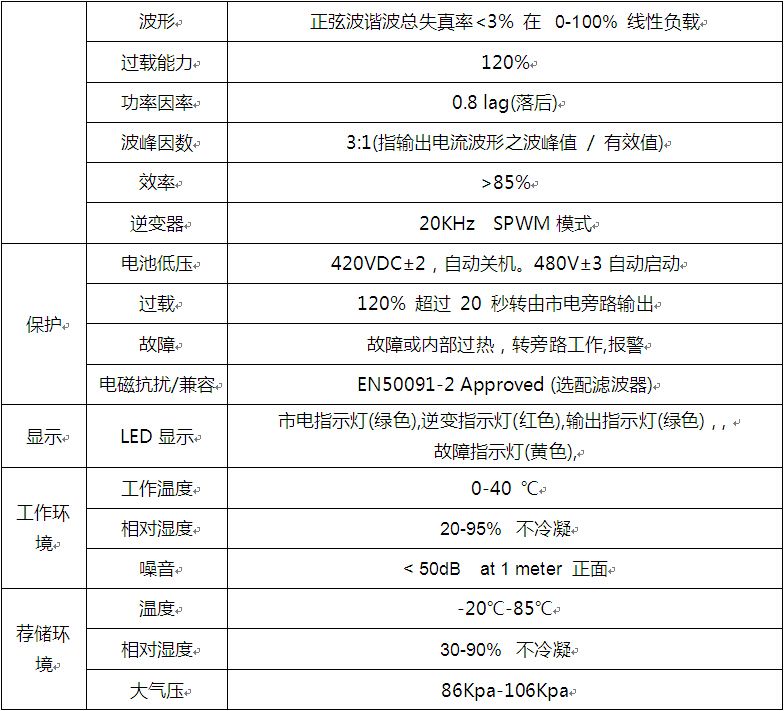

三、主要技术指标:







四、保护功能

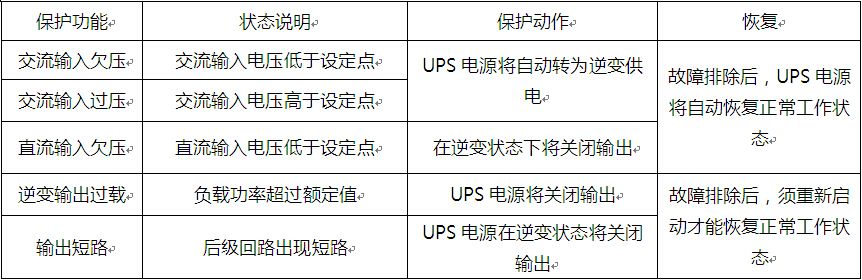

UPS不间断电源具有完善的保护功能，一旦出现下表所列故障，UPS不间断电源将进入逆变状态或关闭输出，以保证负载不受损坏，同时UPS电源自身也得到保护。





注：UPS电源在欠压、过压保护后，必须回至设定恢复工作点以上时，才能再次启动。设置回差电压是为了防止避免系统在保护点附近震荡。当UPS电源首次开机时，如果输入电压正好处于保护点和恢复工作点之间时，机器将处于保护状态。

5、工作环境

本产品的使用环境请尽量满足以下要求：

●置于无尘垢和干燥通风的场所(在宽敞的房间内安装本产品，房间内安装强制性通风设备)

●适当的温度 (UPS电源能在-10℃～40℃的室内环境下运行，但进行开启时的温度最好高于0℃，理想的操作温度为10℃～25℃)

●相对湿度符合要求（10%～90%）不结露

●海拔≤1000m  海拔高度超过1000米时，建议降低机器额定容量使用（参照GB3859.2）

●无水蒸汽或其它腐蚀性气体，附近无易燃易爆品

●有符合安全规定的前级电源
