MT800蓄电池放电仪

一、概述

在电力、通信行业直流系统中的固定式铅酸蓄电池，或者阀控式密封铅酸蓄电池，其每组容量均在100~3000Ah左右，为了核对电池组容量，每年必须对电池组进行一次深度充放电试验，以便检验电池组的容量，保证电力或通讯系统的可靠运行，我公司的MT800系列智能PTC放电仪采用新型高效PTC发热元件配合高性能CPU，使产品具备一下特点：

a、             采用PTC发热元件，自限功率；

b、             风速稳流技术，无功率开关变换，寿命长，纹波电流小；

c、              恒流放电模式，自动计算电池容量；

d、             终止条件可以选择电池电压、放电电流、累计容量；

e、             多模块可无主自由并机，便于组合为大容量放电系统；

f、               无需交流输入，方便使用；

g、             126×64汉字液晶显示各种放电参数及100组历史记录。

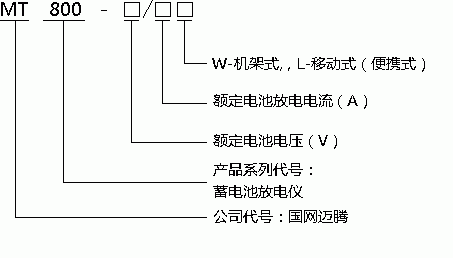

二、型号命名

三、适用范围及工作条件

3.1 适用范围

适用于电力系统、通讯系统等蓄电池组放电试验，也可以作为电子生产厂的试验负载，使用方便，便于功率调节。

3.2 使用环境

装置应安装于室内，为减少火灾和电击危险，应远离易燃体、汽体和腐蚀性物质。装置通风槽和其他开孔用于设备冷却，不要堵塞开孔或插入异物，不要将磁介质放在设备上，此举会导致数据损坏。电池组电压范围应满足设备需求，电池极性不得接反！

以下事项发生，勿继续使用设备：

1） 风机故障；

2） 前面板指示与设定不符；

装置无用户自修理部件，为防电击危险，任何情况下不要试图更换内部部件！所有故障请问分销商。

3.3主要安全守则

为确保个人生命安全，放电仪在设计及生产中也采取了必要措施，但错误运用会导致潜在电击及火灾，为确保设备安全，请仔细阅读以下基本守则：

1） 清理设备前先切断电池组联接，勿使用液体或气体清洁器，用干布擦除装置表面的污迹及灰尘；

2） 输入供电线缆上放置任何物品；

3） 遵守标刻于装置上的所有警告和指令；

4） 勿使装置相联的线缆过载；

5） 勿向设备开孔塞入异物及喷洒液体；

6） 不要试图自己维修，设备内部不含任何用户维修部件，所有服务请咨询授权服务人员。

四、电气技术规格

4.1 技术参数

额定放电电流：20A（如：MT800-220/20L）

电池电压：              220V  +/-15% （可设定）

直流电流纹波系数：< 0.01%               放电电流稳流精度：≤±1%

保护：电池极性反接保护                   体积（长×宽×高）：  430×630×178 mm（W）

噪声：<60dB

使用环境：          0-40摄氏度，1000米最大湿度95，不凝露

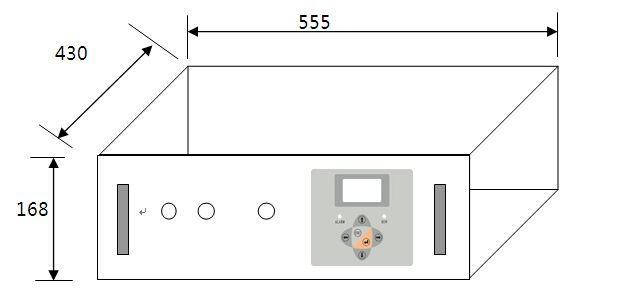

重量：                14KG                  4.2 外观
